市場上暢銷的USB轉CAN FD總線適配器，出自CAN總線專家之手！

監視CAN/CAN FD總線網絡，編寫CAN/CAN FD總線程序，以及和CAN/CAN FD總線設備通訊。廣泛應用于汽車、工業、醫療和其它行業。

CAN FD適配器PCAN-USB FD可通過USB把CAN FD和CAN網絡連接到電腦。電氣隔離達到500V從CAN總線解耦電腦。使用簡單并且它的緊湊塑料殼使該接口特別適用于隨身攜帶外出使用。

整套還包含CAN/CAN FD監視器PCAN-View for Windows和編程接口PCAN-Basic。

新的CAN FD標準 (CAN with Flexible Data Rate) 主要特點是更高的數據傳輸帶寬。最大64數據位每個CAN FD幀 (代替目前的8位) 可以最大12 Mbit/s比特率傳輸。CAN FD向下兼容CAN 2.0 A/B標準，因此CAN FD節點可用于現有的CAN網絡。但是，在這種情況下，CAN FD擴展不適用。

ISO/Non-ISO CAN FD：

自從CAN FD首次實施起，協議已經獲得改進并且現在被包含在標準ISO 11898-1中。改進后的CAN FD標準不兼容原始協議。

我們充分考慮了這種情況，我們的CAN FD接口支持這兩種協議版本。如果需要，你可以通過軟件環境 (?Non-ISO“ 和 ?ISO“)切換到CAN FD協議。2015年2月之前交付的設備需要固件升級獲得該功能。

市場上暢銷的USB轉CAN FD總線適配器，出自CAN總線專家之手！

監視CAN/CAN FD總線網絡，編寫CAN/CAN FD總線程序，以及和CAN/CAN FD總線設備通訊。廣泛應用于汽車、工業、醫療和其它行業。

CAN FD適配器PCAN-USB FD可通過USB把CAN FD和CAN網絡連接到電腦。電氣隔離達到500V從CAN總線解耦電腦。使用簡單并且它的緊湊塑料殼使該接口特別適用于隨身攜帶外出使用。

整套還包含CAN/CAN FD監視器PCAN-View for Windows和編程接口PCAN-Basic。

新的CAN FD標準 (CAN with Flexible Data Rate) 主要特點是更高的數據傳輸帶寬。最大64數據位每個CAN FD幀 (代替目前的8位) 可以最大12 Mbit/s比特率傳輸。CAN FD向下兼容CAN 2.0 A/B標準，因此CAN FD節點可用于現有的CAN網絡。但是，在這種情況下，CAN FD擴展不適用。

ISO/Non-ISO CAN FD：

自從CAN FD首次實施起，協議已經獲得改進并且現在被包含在標準ISO 11898-1中。改進后的CAN FD標準不兼容原始協議。

我們充分考慮了這種情況，我們的CAN FD接口支持這兩種協議版本。如果需要，你可以通過軟件環境 (?Non-ISO“ 和 ?ISO“)切換到CAN FD協議。2015年2月之前交付的設備需要固件升級獲得該功能

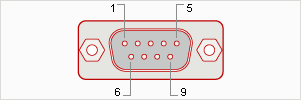

引腳分配 D-Sub

	管腳	管腳定義
	1	沒有連接 / 可選 +5V
	2	CAN-L
	3	GND
	4	沒有連接
	5	沒有連接
	6	GND
	7	CAN-H
	8	沒有連接
	9	沒有連

發貨清單

• PCAN-USB FD接口（塑料外殼）
• 設備驅動適用于Windows 10, 8.1, 7和Linux (32/64-bit)
• CAN監視軟件PCAN-View for Windows
• 編程接口PCAN-Basic用于開發CAN連接應用程序
• 汽車領域標準化協議編程接口
• PDF格式使用手冊

貨號：IPEH-004022
