簡介
市場上廣受好評的USB轉CAN總線適配器，出自CAN總線專家之手！
監視CAN總線網絡，編寫CAN總線程序，以及和CAN總線設備通訊。廣泛應用于汽車、工業、醫療和其它行業。

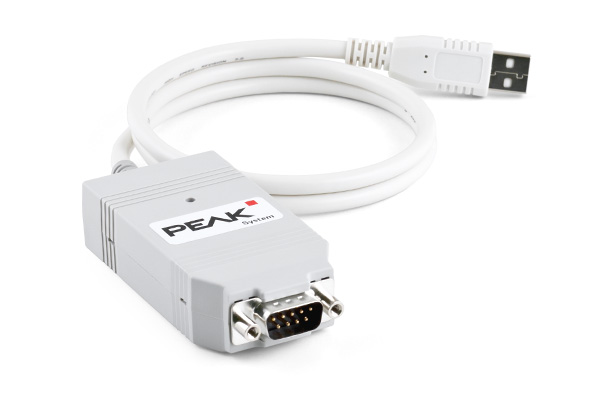

PCAN-USB接口使接入CAN網絡非常容易。它的小巧緊湊的塑料外殼特別適合于隨身攜帶。
光電解耦版本可確保電腦和CAN端之間電氣隔離達到500V。
整套還包含CAN監視器PCAN-View for Windows和編程接口PCAN-Basic。
規格
- 用于USB連接的CAN適配器（全速模式，兼容USB 1.1、USB 2.0、和USB 3.0）
- 高速CAN通道（ISO 11898-2）
- CAN比特率從5kbit/s至1Mbit/s
- 時間戳分辨率大約42μs
- 符合CAN規范2.0A (11-bit ID) 和 2.0B (29-bit ID)
- CAN總線連接經由連接電纜和D-Sub，9引腳（符合CiA? 303-1）
- NXP SJA1000 CAN控制器，16 MHz時鐘頻率
- NXP PCA82C251 CAN收發器
- 通過焊接跳接線連接5伏電源到CAN接口上，比如用于外部總線轉換器
- CAN連接上的電氣隔離達到500V（只是IPEH-002022型號）
- USB供電
擴展溫度范圍-40至85 °C (-40至185 °F)

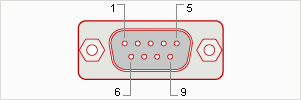

引腳分配 D-Sub
 | 管腳 | 管腳定義 |
|---|---|---|
| 1 | 沒有連接 / 可選 +5V | |
| 2 | CAN-L | |
| 3 | GND | |
| 4 | 沒有連接 | |
| 5 | 沒有連接 | |
| 6 | GND | |
| 7 | CAN-H | |
| 8 | 沒有連接 | |
| 9 | 沒有連接 / 可選 +5V |
發貨清單
PCAN-USB接口（塑料外殼）
設備驅動適用于Windows 10, 8.1, 7和Linux (32/64-bit)
設備驅動適用于Windows? CE 6.x (x86和ARMv4處理器支持)
CAN監視軟件PCAN-View for Windows
編程接口PCAN-Basic用于開發CAN連接應用程序
汽車領域標準化協議編程接口
PDF格式使用手冊
訂貨信息
| 說明 | 貨號 |
| PCAN-USB | IPEH-002021 |
|---|---|
| PCAN-USB電氣隔離 | IPEH-002022 |
需要PDF說明書，請別忘了聯系我們。
