使用1 GHz至10 GHz帶寬對高速設計進行故障排除和驗證。以低噪音和高達50GS/s的采樣率獲得精確的測量。

用6通道和8通道的型號示波器看到更多設計細節。

了解 6 系列 B

• Performance Specifications
• 易用性新標準
• 內置測量和分析
• 處理高速時鐘和數據
• 多通道頻譜分析
• 從 3 V 電源軌到三相驅動器

• 看到從未見過的信號詳情。


• 示波器前端 ASIC 芯片 TEK061 實現超低的本底噪聲。
• 5 GHz 時為 12 位分辨率，200 MHz 時高達 16 位分辨率
• 1 mV/div 和 1 GHz 時的噪聲 <55 μV

• 50 mV/div 和 10 GHz 時的噪聲 <1.25 mV




同步多通道頻譜分析

獲取 4 條、6 條或 8 條頻譜分析通道。與時域信號處理并行的硬件數字下變頻器 (DDC) 具有強大的功能。

• 任何模擬通道均可視為波形、頻譜或兩者
• 射頻頻率或幅度變化時繪圖和觸發
• 頻譜和時域波形同步以與射頻和時域事件相關聯
• 頻譜控制（例如中心頻率和 RBW）完全獨立于時域控制

簡化的高級分析

在 GHz 時鐘與串行總線上輕松檢定抖動。通過綜合測量，可將統計資料納入日常工具包。使用相同的簡單拖放操作即可添加高級和日常測量。

• 自動化測量與趨勢分析
• Spectrum View（頻譜視圖）同步多通道頻譜分析
• 高級抖動分析
• 高級功率分析
• 低噪聲紋波測量
• 內存分析和調試
• 高速串行一致性

• 5G NR 信號分析

保真度從探頭端部開始

通過 4、6 或 8 FlexChannel? 輸入，您可以使用標配的 1 GHz 探頭探測電路。可以連接高性能單端有源探頭或者差分探頭，或者通過 TriMode 探頭實現一個探頭同時進行單端和差分量測。在任何 FlexChannel 輸入上連接 TLP058 邏輯探頭，并獲得 8 數字通道，以擴展系統的可視性。

• 內置 1 MΩ 至 50 Ω 輸入端
• 每個輸入附帶 1 GHz 低負載無源探頭
• TekVPI 探頭與每個通道的 10W 探頭電源相連接，用于差分信號、電流、電源軌和光隔離探頭
• TDP7700 系列 4、6、8 和 10 GHz TriMode 探頭 - 非常適合測量高速通信

著手完成

按需添加功能，且只要需要便添加。在基于云的集成工作區中即時共享數據。一切均服務于快速完成任務。

• 全面的分析選項和升級
• 應用程序包可節省大量成本
• 通過一鍵式云存儲無縫共享數據
• 在 PC 上分析波形數據，無需示波器

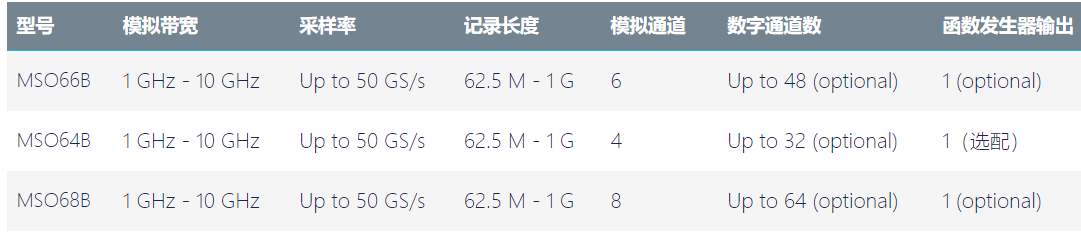

規格概述

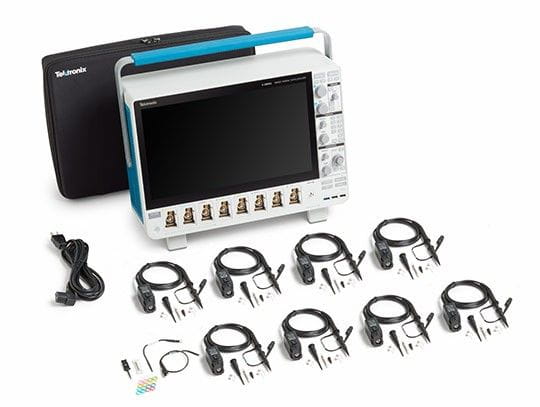

包裝箱里有什么物品？

• 每個通道一個 TPP1000 1 GHz 低電容無源探頭，含附件
• 前保護罩與配套包
• 電源線
• 印刷的安裝手冊涵蓋安全和基本操作
• 全面的內置在線幫助
• 追溯證明
• 針對儀器和隨附探頭的 1 年保修

需要完整的PDF說明書，請您別忘了聯系我們。
