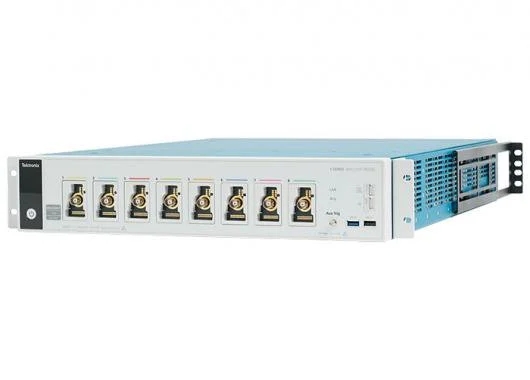

在需要高通道密度的應用中，5系MSO Low Profile示波器樹立全新性能標準。
這款高速數字示波器采用12位模數轉換器，在緊湊的封裝中提供8個輸入通道（加上AUX Trig），僅3.5英寸高（2U）。
查看更多示波器型號。
無需添加機架，進行更多的測試
利用傳統示波器的現有機架空間可將通道數增加 6 倍。 5 系列緊湊型混合信號示波器在僅僅 2U 空間，能提供 8 條通道加一個輔助觸發輸入通道（每條通道的成本較低）。 每條 FlexChannel? 輸入通道均可作為 1 條模擬通道或 8 條數字通道。
高保真度捕獲與優質數據

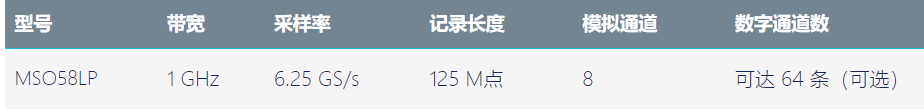

憑借 1 GHz 模擬帶寬、所有通道高達 6.25 GS/s 的采樣率和 125 M 記錄長度，5 系列緊湊型混合信號示波器具有捕獲準確波形數據且保持最佳信號完整度的性能。
在使用 12 位垂直分辨率和 1 GHz 的 7.6 位 ENOB 可以了解更多信號細節
12 位模數轉換器 (ADC) 的垂直分辨率是傳統 8 位 ADC 的 16 倍。 對于疊加在大信號上的微小信號，也能測量到信號的細節。
同步多個高速數字化儀
將兩個遠程數字化儀轉變成一臺虛擬儀器。發現、搜索和分析比以往任何時候都多的通道。
- 同時查看所有通道
- 重新排列或分組通道
- 無限的自動測量
- 輕松以太網接入
TekScope PC 分析軟件
輕松應對從設計到制造測試的轉換
ATE 系統
自動測試系統要求強大的編程性能且通常受到機架空間的限制。 5 系列緊湊型混合信號示波器在 2 個機架中提供 8 個輸入通道且隨時可加裝。 每條輸入通道可以作為一條精準模擬通道或 8 條數字通道。 您可以在 5 系列混合信號示波器的 15.6 英寸的顯示器上進行設計驗證，使用同樣的編程例程在緊湊型示波器進行生產測試。
特點
- 8 個 FlexChannel 輸入外加輔助觸發輸入
- 2 個機架高（3.5 英寸）且?guī)C(jī)架固定架
- 10/100/1000 以太網 LAN，便于通信
- USB 3.0 設備端口，便于快速通信
- 內置編程命令轉換器
在生產階段使用設計階段開發的相同軟件和測試程序，以此減少不必要的工作。使用臺式 5 系列 MSO 及其 15.6 英寸的高清顯示器結合手勢-滑動-縮放觸摸屏進行設計驗證。然后，在生產階段使用緊湊型產品執行完全相同的測試。通過 5 系列內置命令轉換器，可響應舊命令，無需更改代碼即可替換舊儀器。

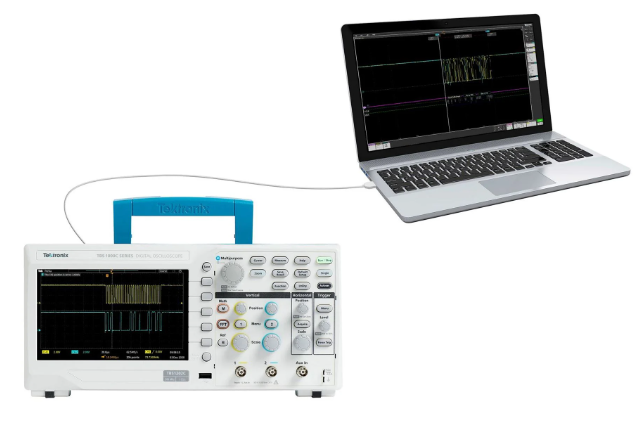

遠程控制和自動化
通過測試自動化，可確保您獲得快速、可重復的結果，同時允許您從任何地方訪問您的工具和數據。
KickStart 簡化了您的示波器自動化過程，因此您可以找到進入下一個開發階段所需的答案。
自動收集讀數和波形，并將其傳輸至 PC
在多臺儀器上單獨運行測試，或作為系統的一部分運行測試
借助大而清晰的查看區域、比較工具和直觀的控件，可快速實現數據可視化
除示波器外，還支持吉時利 SMU、DMM、AFG 和電源
