• 4 或 6 路 FlexChannel 輸入
• 每個 FlexChannel 提供一個模擬信號輸入或者連接TLP058 探頭實現 8 路數字邏輯輸入

帶寬1

• 200 MHz、350 MHz、500 MHz、1 GHz 或 1.5 GHz

采樣率

• 在所有模擬/數字通道上實時采樣率高達 6.25 GS/s

記錄長度

• 31.25 或 62.5 M 點

垂直分辨率

• 12 位

• 高分辨率模式下高達 16 位




• 信號生成1

• 任意波形、正弦波、方波、脈沖、斜坡、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢、Cardiac

數字電壓表2

• 4 位交流有效值電壓，直流電壓
• 直流 + 交流有效值電壓

觸發頻率計數器2

• 8 位

高級分析

• 頻譜視圖的混合域分析
• 自動功率測量1
• 3 相功率測量1

協議支持3

• 10Base-T, 100Base-TX
• CAN, CAN FD, LIN, FlexRay
• I2C，SPI
• MIL-STD-1553、ARINC 429
• RS-232、RS-422、RS-485、UART
• SPMI
• SVID
• USB 2.0 LS、FS、HS

顯示器

• 13.3 英寸（338 毫米）
• 高清彩色 (1920 x 1080) 電容式觸摸屏

尺寸（高 x 寬 x 深）

• 287 mm x 405 mm x 155 mm
• (11.3 in x 15.9 in x 6.1 in)

重量

16 磅（7.3 千克）

包括探頭和附件

1 - 可選且可升級
2 - 產品注冊免費
3 - 解碼和分析選項的部分列表。有關所有受支持總線，請參見數據表。

在所有儀器上升級

新的測量注釋會顯示參考級別、更高/基礎級別、開始點/結束點等信息

新的跟蹤文件記錄了發送到編程接口的指令

新的 e*Scope 身份驗證

使用高級分析選項在儀器上升級

具有高級功率測量和分析 (PWR) 功能的儀器可以采集相位響應、Tg 和 Q(Tg) 圖進行阻抗測量，同時支持使用差分探頭 測試所需信息以繪制波特圖

具有寬帶隙雙脈沖測試 (WBG-DPT) 功能的儀器為開關和時序分析增加了經過 改進的電平測定具有 I3C 解碼和觸發 (SRI3C) 功能的儀器 具有更強大的搜索和觸發功能

具有 NFC 無線協議解碼和搜索 (RFNFC) 功能的儀器增加了對 ISO/IEC 14443B 和 FeliCa 標準的支持

更新的PC軟件

TekScope 波形分析軟件現在集成了上面列出的許多新功能和選項

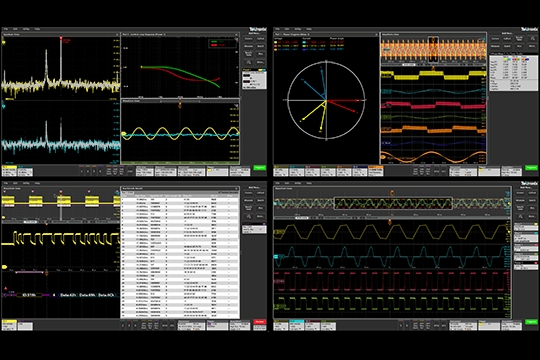

出色的分析能力

查看 4 系列 B 可為您的工作臺帶來的強大功能

• 廣泛的智能 TekVPI 探頭系列
• 多通道頻譜分析
• 多達 48 個數字邏輯輸入
• 超過 25 個可用的串行協議
• 內置任意/函數發生器
• 交流/直流電源測量
• 自動雙脈沖測試
• 3 相功率分析
• 可現場升級--立即獲取所需的工具或稍后添加，無需退回儀器

需要完整PDF說明書，請別忘了聯系我們。
